Wissenswertes – Betongaragen

Beratung und Planung:

Unsere Fachleute helfen Ihnen von der Planung bis zum letzten Handgriff mit Rat und Tat.
Ihr persönlicher Ansprechpartner betreut Sie dabei von Anfang an.
Wir zeigen Ihnen, worauf Sie beim Bauantrag achten müssen und finden die optimale
Lösung für Ihre individuellen Wünsche.
Während der gesamten Anlieferung und Aufstellung Ihrer Garage sind wir vor Ort, bis alles genau so ist, wie Sie es geplant haben.
Von der Planung bis zur Schlüsselübergabe sind Sie bei uns in guten Händen. Unser
Ziel ist es, gemeinsam mit Ihnen die optimale Lösung für Ihr Projekt zu finden.

    Garagen-Varianten:

  • Einzel-Garage

  • Doppel- oder Reihengarage (wahlweise mit oder ohne Mittelwand-Aussparung)

  • Großraumgarage (mit Groß-Sektionaltor)

  • Geräteraum-Anbaumodul

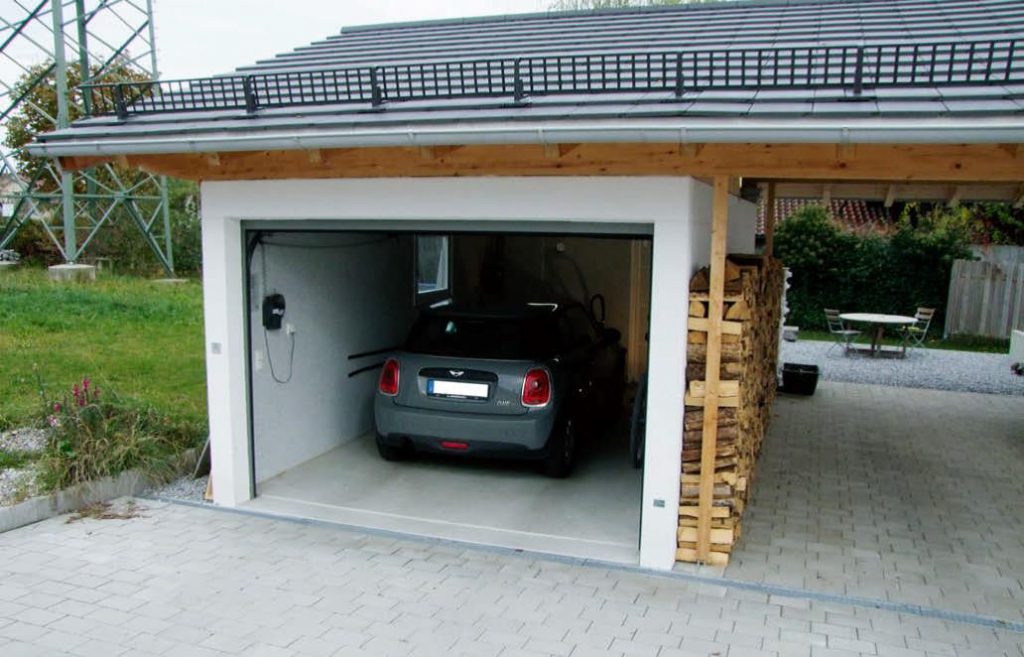

Einzel-Garage:

Der Klassiker für viele Einsatzmöglichkeiten:
  • Pkw, Motorrad, Fahrräder
  • Wohnmobil, Wohnwagen (Caravan), landwirtschaftl. Nutzfahrzeuge oder Kleinlaster
  • Werkstatt
  • Lagerraum
  • Bürozelle oder Raummodul (auch mit sanitären Einbauten)
  • Schalt-/ Übergabestation für Wasser, Gas und Strom
  • Pelletsbehälter / Hackschnitzelanlage

Doppel- oder Reihengarage:

Zwei oder mehr Einzelgaragen beliebig kombiniert:
  • nebeneinander, in Reihe (mit oder ohne Mittelwand-Aussparung möglich)
  • in Tiefe versetzt möglich
  • hintereinander
  • übereinander auf zwei Ebenen bei Hanglagen: somit Zufahrt unten und oben möglich
Doppel-Garage mit Zwischenwand-Aussparung und bauseitigem Giebeldach

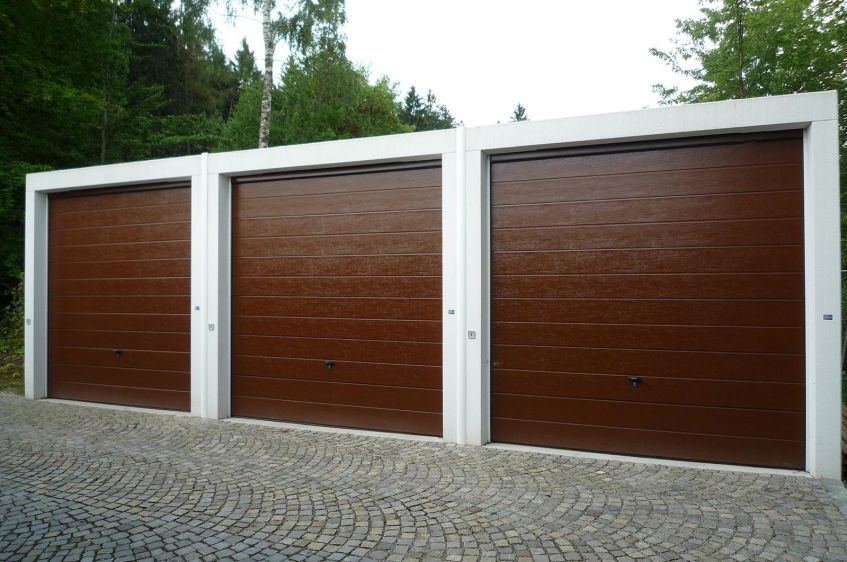

Reihengarage / Hochgarage
Interessant für Caravan (Wohnmobil etc.), Transporter

Reihengaragen
Unser Ausstellungszentrum - BRANDL
Die größte Ausstellung in Bayern oder gar in Süddeutschland.

Immer frei zugänglich.
Die Garagen sind jedoch verschlossen.

Beratung nur mit Termin-Vereinbarung !

Wir planen mit Ihnen gemeinsam Ihre Wunschanlage.

In unserem Ausstellungszentrum erleben Sie Garagen, Carports, Garagentore und Zubehör.

Sehen Sie sich die Material- und Designvarianten live an und entscheiden Sie, welche Ausführung am besten zu Ihnen und Ihrem Haus passt.
Besuchen Sie uns
Angebot anfordern - Wunschgarage - BRANDL
Hier können Sie uns Ihre Wünsche und Vorstellungen mitteilen.

Unser Konfigurator hilft Ihnen dabei.

Gerne dürfen Sie auch eine einfache Handskizze senden.

Oder sogar Ihre ganz konkrete Bauplanung oder Bilder.

Wir schicken Ihnen umgehend ein kostenloses und unverbindliches Angebot.
Angebot anfordern

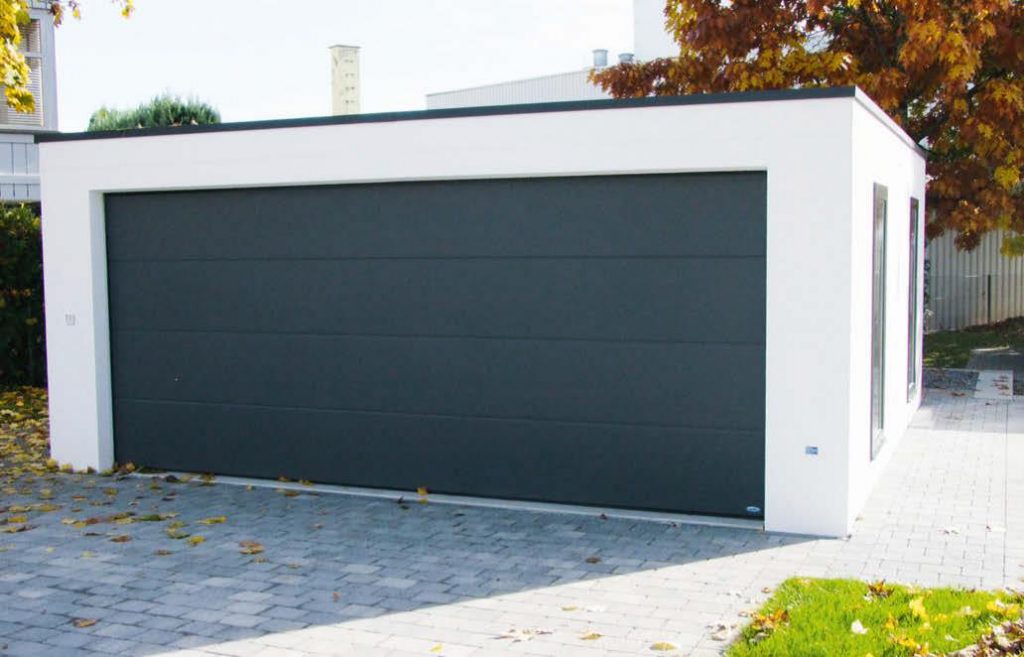

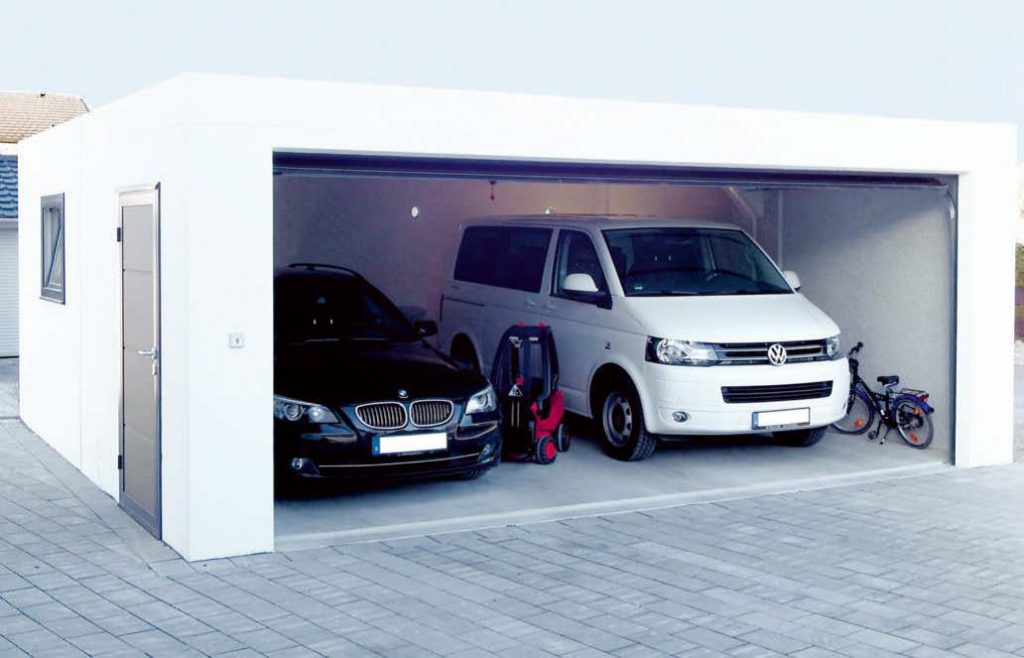

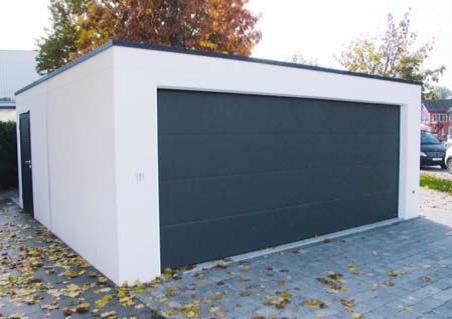

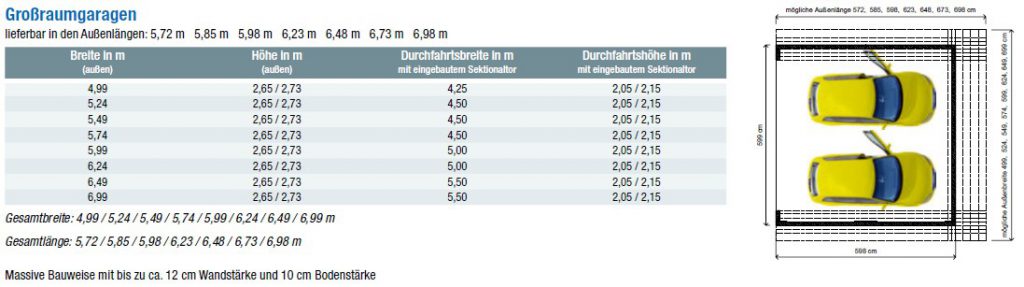

Großraumgarage:

  • die Einfahrt bleibt über die ganze Breite frei - kein störender Mittelpfosten
  • ein großes Sektionaltor und somit nur ein E-Antrieb erforderlich
  • optimale Raumausnutzung durch die geringe nur 11 cm starke Wandung

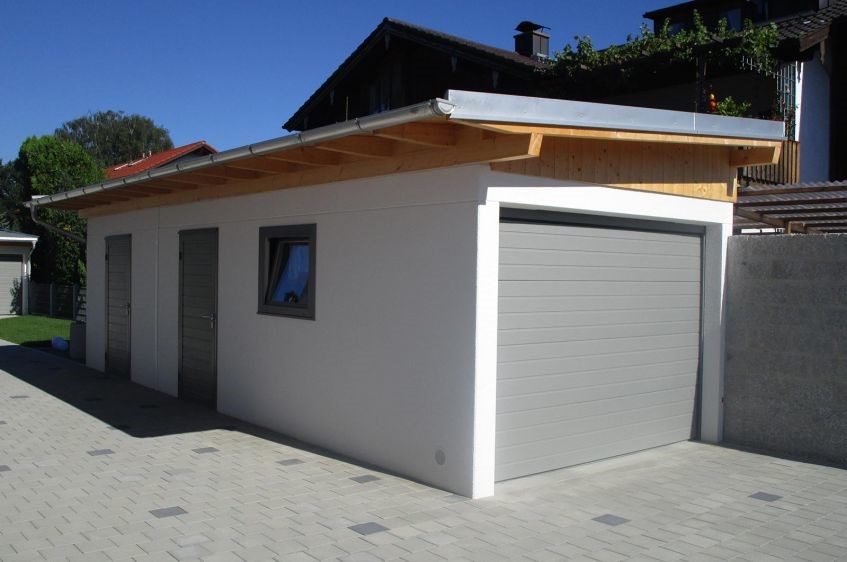

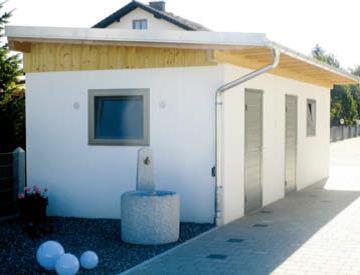

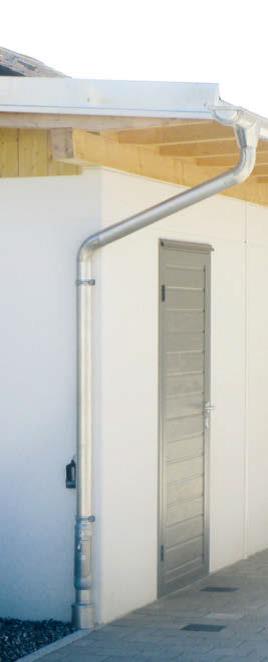

Geräteraum-Anbaumodul:

Konstruktion und Ausstattung wie Garage.
Das Anbaumodul kann sowohl hinter als auch neben die Garage positioniert werden.
Tor- oder/und Türöffnungen nach Bedarf möglich.
Das Anbaumodul hat eine eigene Dachwanne und somit ein eigenes Entwässerungs-Fallrohr.

Kombination aus Betongarage und Carport:

Sehr oft werden unsere Fertiggaragen aus Beton mit Carports kombiniert.
Speziell wenn die Garage einen zimmermannsmäßigen Dachstuhl bekommen soll, dann
wird in der gewünschten Dachform über- und angebaut.
Diese meist kostspielige Variante wird meist angewandt, wenn das Garagen-Carport-Dach in den Dachstuhl des Hauses einwechseln (integriert werden) soll.
Der örtliche Zimmereibetrieb übernimmt in der Regel diese Arbeiten.
Alle Dachformen sind dazu denkbar: Giebel- / Satteldach, Pultdach, Walmdach usw. .
Ebenso unterschiedlichste Materialen bei der Dacheindeckung.


Sehr oft wird die Betongarage auch mit einem Carport in Fertigelement-Systembauweise kombiniert.
Dies kann mit einem Carport aus Holz oder aus Metall (i.d.R. Stahl) geschehen.

Nachstehend einige Beispiele:

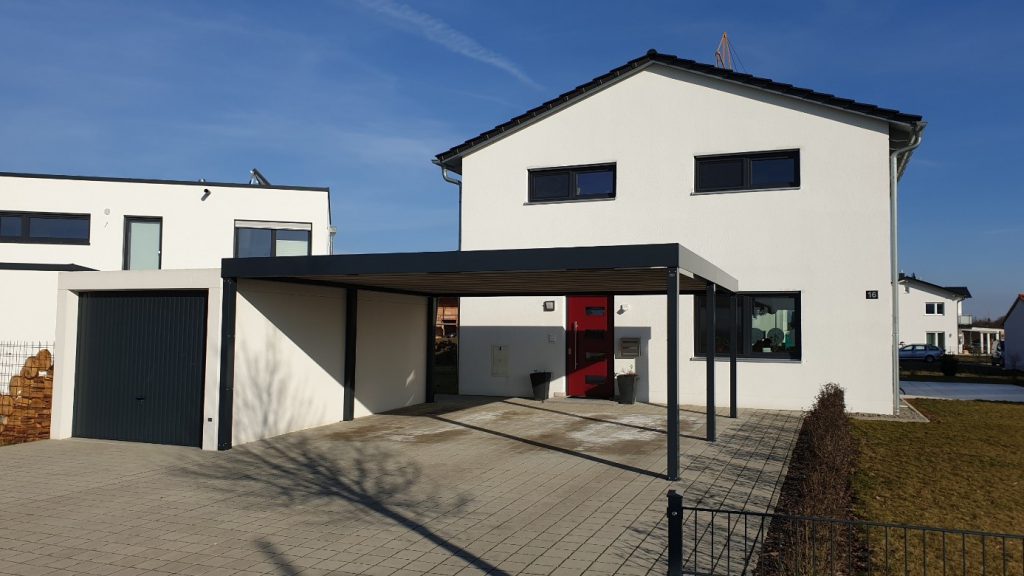

Carport aus Stahl kombiniert mit Betongarage

Carport aus Stahl kombiniert mit Betongarage

Das Carport aus Stahl eignet sich auch besonders als Lückenschluss zwischen Haus und Betongarage.
Dadurch wird gleichzeitig auch oft der Hauseingang überdacht (Hauseingangsüberdachung, Vordach).
Betongarage kombiniert mit Carport aus Stahl und gleichzeitiger Hauseingangsüberdachung

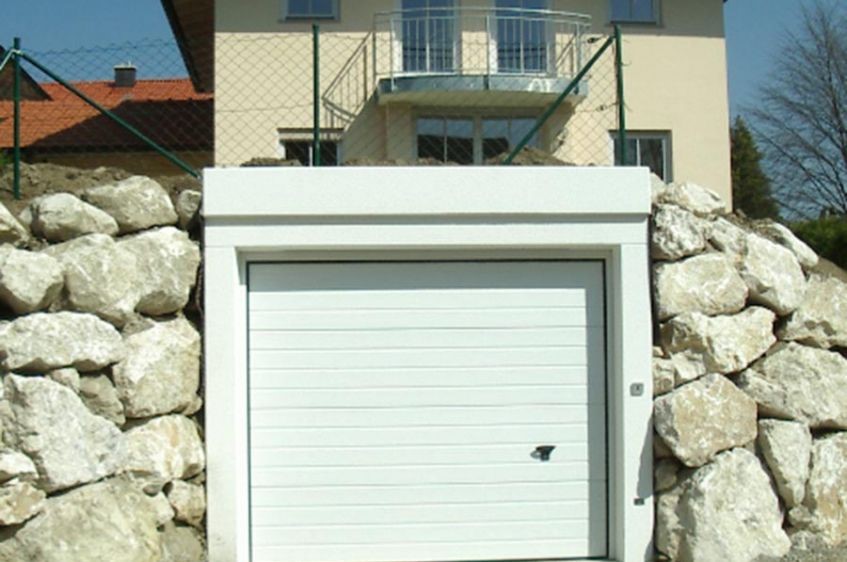

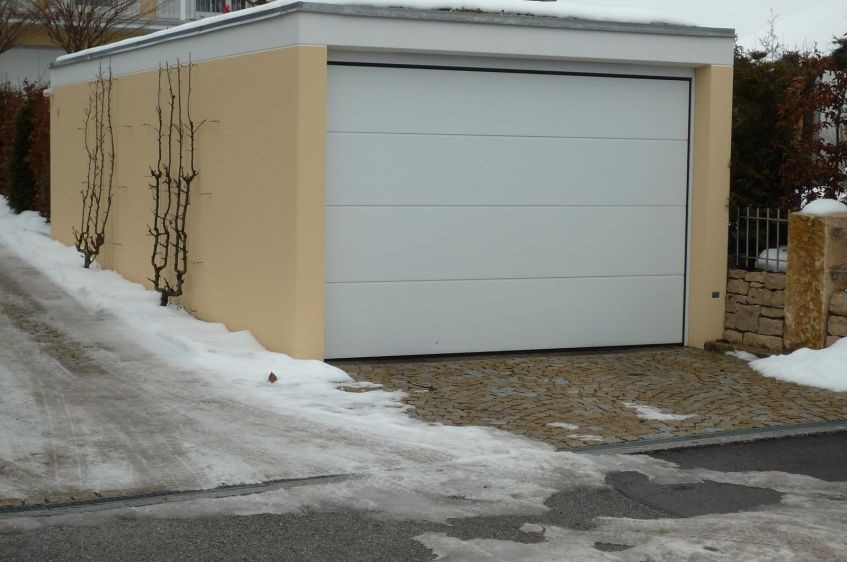

Hanggarage:

Die Hanggarage ist für alle Geländeneigungen geeignet.
Sie lässt sich problemlos in den Hang hineinbauen – egal wie steil das Gelände ist.
Die Wände können dafür extra gegen den Erddruck verstärkt werden (10 anstatt 8 cm)
und ein 3-fach-Bitumen-Isolieranstrich ist optional bestellbar.

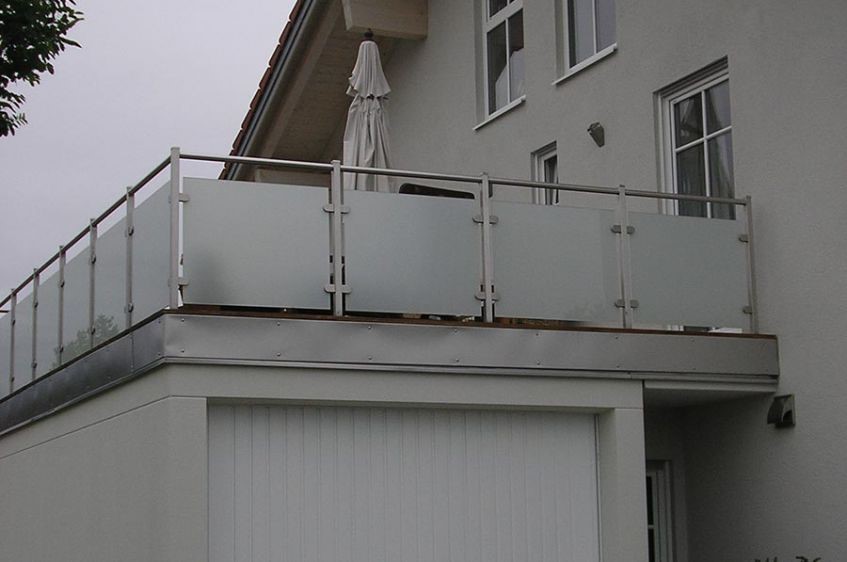

Dachterrasse:

Beton-Garagen eignen sich hervorragend für einen bauseitigen Terrassen-Aufbau.

Konstruktion / Betongüte:

Die Bernrieder-Fertiggaragen werden in einem Stück hergestellt.
Stahlbeton (C30/37), nach DIN 18186.

Gewicht der Betongarage:

Eine Standard-Einzelgarage wiegt ca. 16 Tonnen bei einer Größe von ca. B x T x H =
3 x 6 x 2,50 m.

Detailplan Betongarage:

In nachstehender Zeichnung ist die Konstruktionsweise sehr schön erkennbar.
  • Dachwanne mit Gefälle in Richtung Wasserablauf-Fallrohr
  • Boden mit Gefälle in Richtung Toröffnung.
  • Mauerbacken links und rechts an der Toröffnung
  • Streifen-Fundamente vorne und hinten (Anzahl abhängig von Garagenlänge)

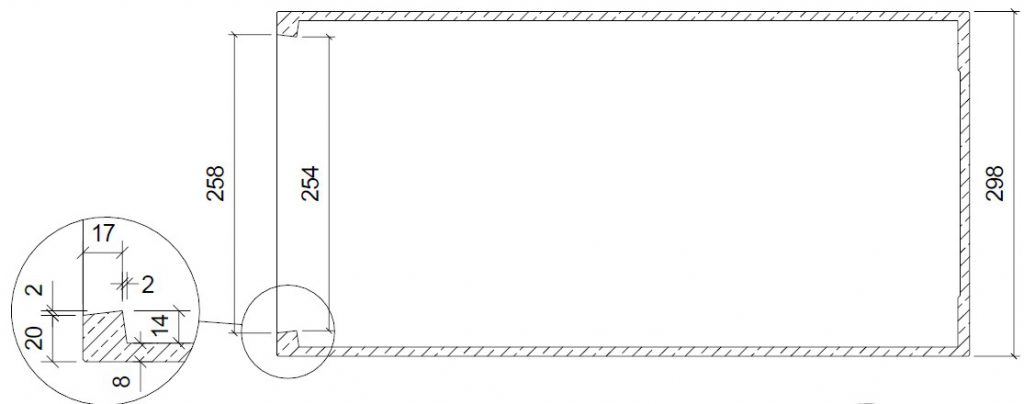

Draufsicht:

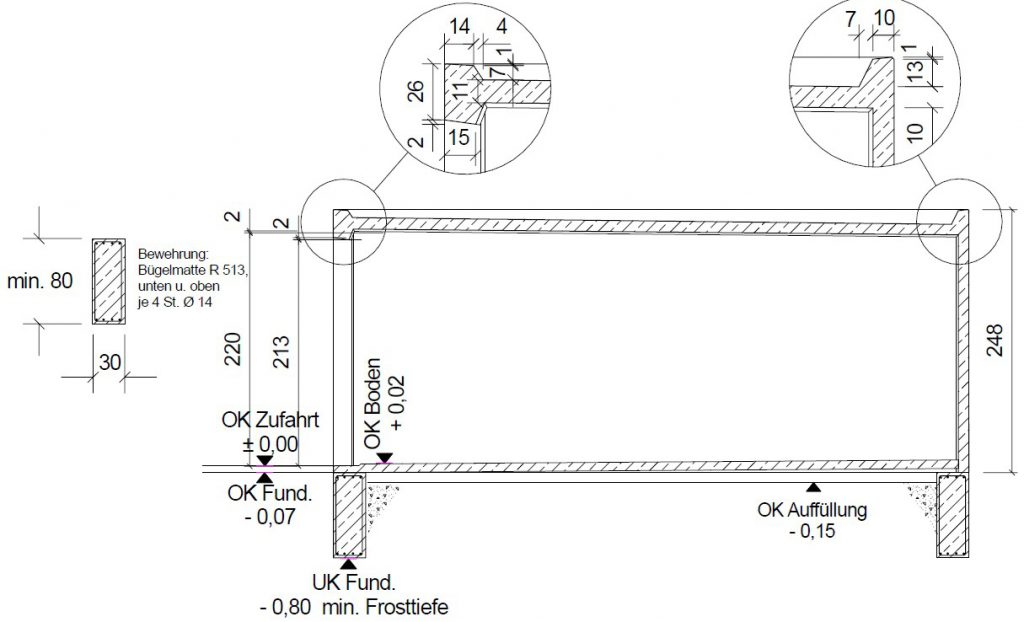

Seitenansicht:

Be- und Entlüftung:

Lüftungsöffnungen durch das Garagentor sowie zusätzliche Lüftungsgitter in der
Garagenrückwand.

Wände:

Innenwände:
- wischfester Dispersionsanstrich, grau mit Sprenkelung
- Türschonerleisten aus PE

Außenwände:
- mit rissüberbrückendem Glasfaservlies verstärkt
- Kunstharzspritzputz, Körnung 1,5 mm, Farbe weiß

Wandstärke:

Wandstärke 8 cm: bei Einzel-, Doppel- und Reihengaragen
Wandstärke 10 cm (inkl. Zusatzbewehrung): bei Hanggaragen und Unterkellerung.
Optional mit wurzelfestem Isolieranstrich (3-fach, Bitumen) an erdberührten Flächen.

Manche Hersteller werben mit geringeren Wandstärken (spezielle Konstruktionsverfahren, weniger Beton, mehr Stahl) und wollen dem Kunden glaubhaft machen, dass dies von Vorteil wäre.
Vertrauen Sie hierbei ganz einfach Ihrem gesunden Menschenverstand.

Aussparungen in Wand / Boden / Decke:

Mittelwand-Aussparung bei Doppel- oder Reihengaragen:

  • bis Garagenlänge 6,74 m beträgt das Maß der Aussparung B x H = 400 x 195 cm
  • ab Garagenlänge 6,74 m beträgt das Maß der Aussparung B x H = 500 x 195 cm
  • statisch erforderliche Zusatzbewehrung und Wandaussteifung
  • verzinktes Abdeckprofil in der Bodenfuge

Rückwand-Aussparung:

  • offen nach Kundenwunsch, Größe nach Bedarf
  • optional mit eingebautem Tor

Boden-Aussparung:

  • offen nach Kundenwunsch, Größe nach Bedarf
  • Standard in Größe B x T = 100 x 370 cm

Deckenaussparung im Dach:

Speziell bei Aufbau von zimmermannsmäßigen Satteldächern wird oftmals eine Deckenaus-sparung als Zugangsmöglichkeit zum Dachraum gewünscht. Diese beträgt 70 x 130 cm.
Es können marktübliche Bodentreppen eingebaut werden.

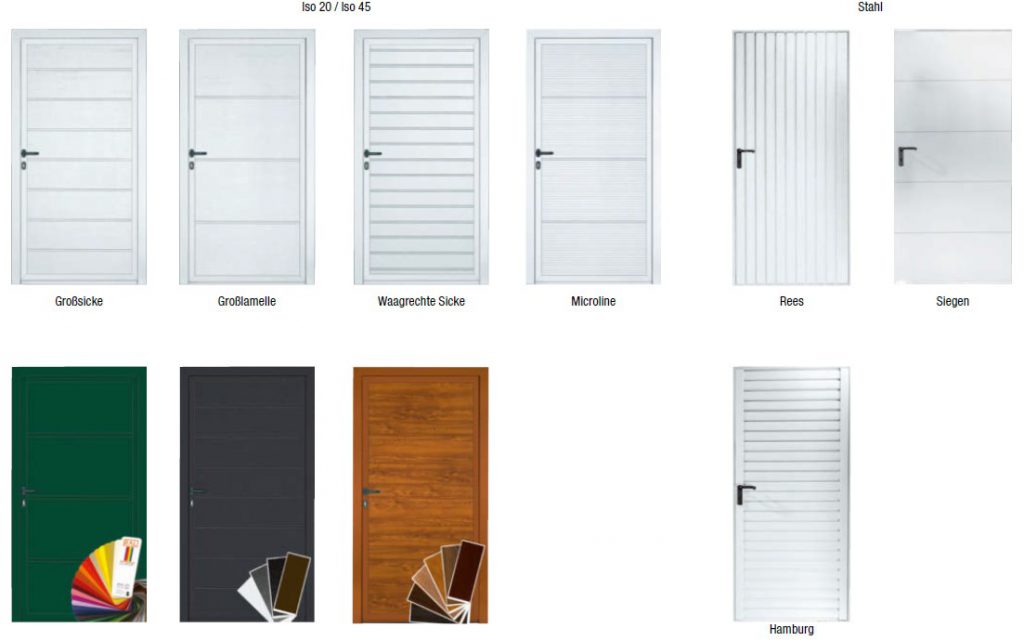

Tür-Aussparung:

  • offener Zugang nach Kundenwunsch, Größe nach Bedarf
  • Standard in Größe B x H = 103 x 201 cm
  • optional mit eingebauter Türe

Fenster-Aussparung:

  • Öffnungsmaß nach Kundenwunsch, Größe nach Bedarf
  • Standard in Größe B x H = 104 x 85 cm oder 101 x 101 cm
  • optional mit eingebautem Fenster

Boden:

Durchgehender schalungsglatter Stahlbetonboden mit Gefälle zum Tor hin, im Werk fertig
montiert.
Zulässige Gesamtbelastung: 2,0 to.
Die Fertiggarage kann auch ohne Boden geliefert werden.

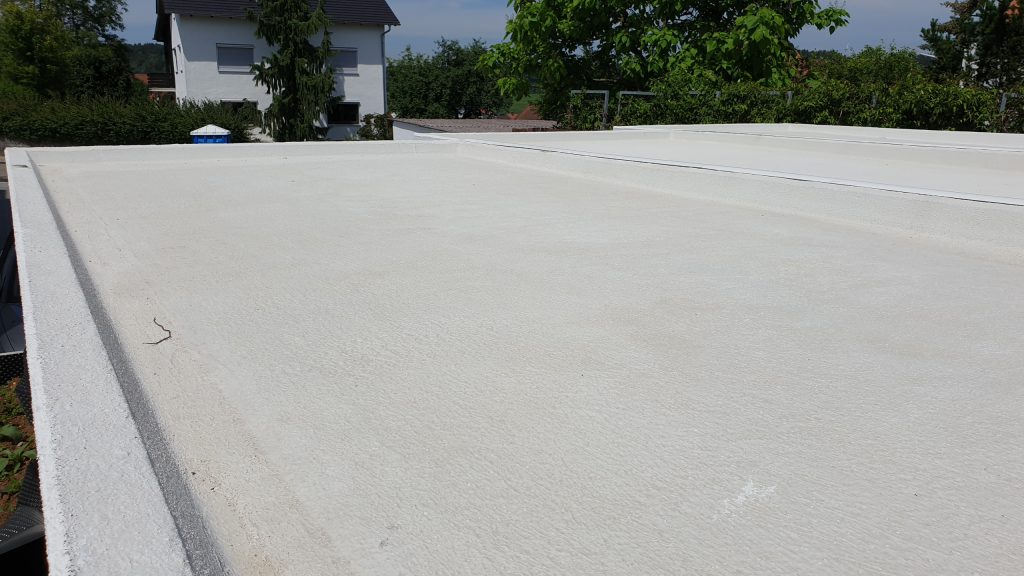

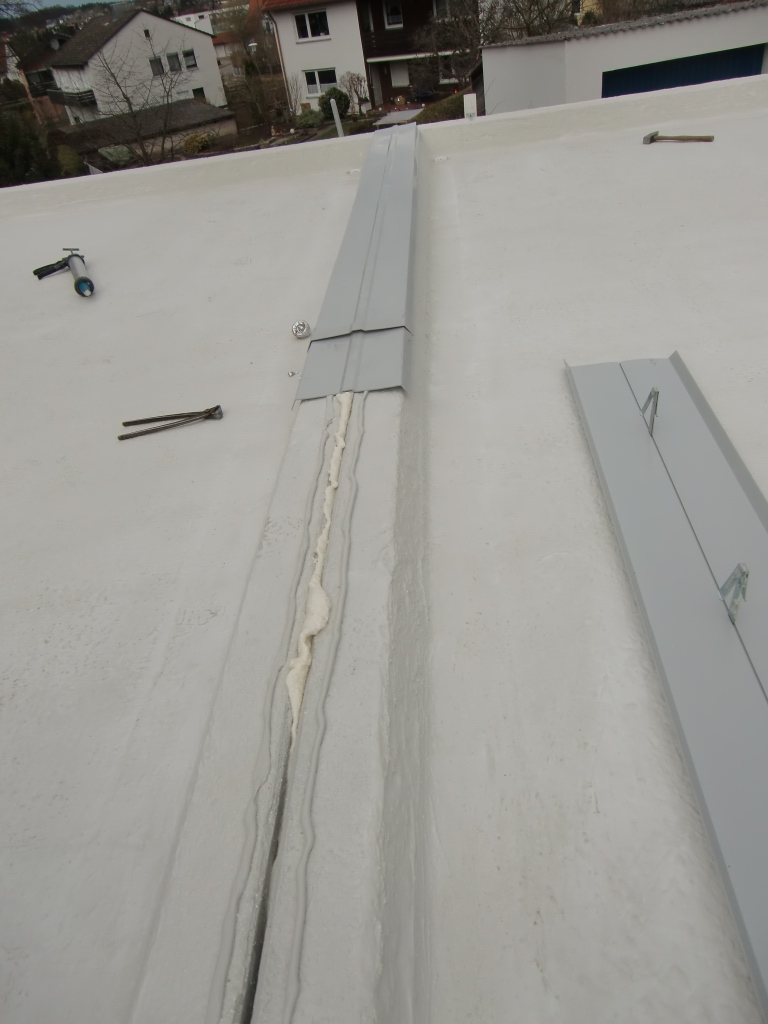

Dach:

Ausführung mit umlaufender, waagrechter Attika.
Das Dach ist ausgelegt für eine Schneelast von 200 kg/m² als Flachdach mit

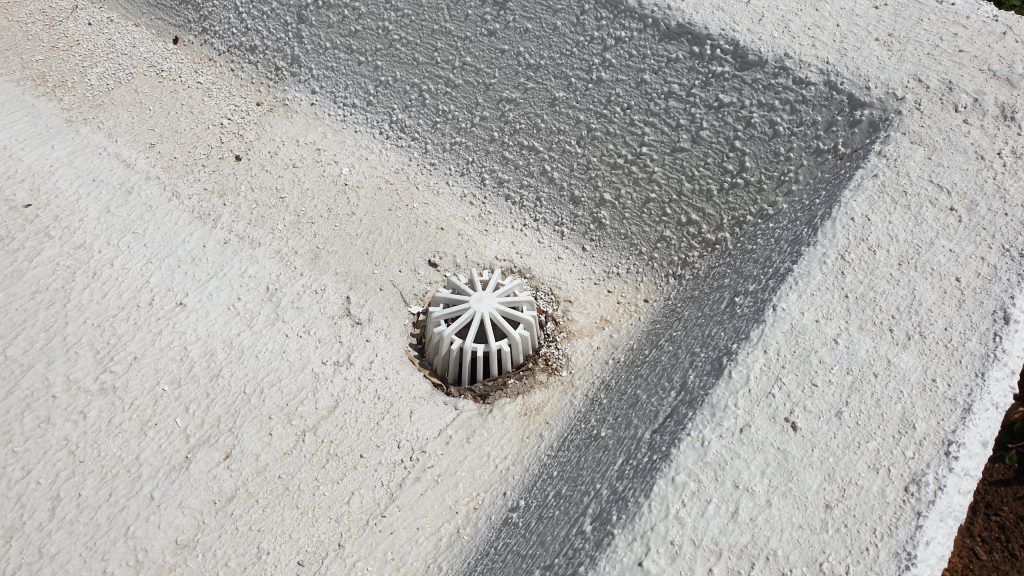

Entwässerungsgefälle nach hinten inkl. Dacheinlauf mit Laubfanggitter.
Die Dachabdichtung erfolgt mit einer mineralischen Beschichtung.
Vorteile:
  • rissüberbrückend, mit allgemeiner bauaufsichtlicher Prüfung (abP)
  • wasserundurchlässig bis 7 bar, aber wasserdampfdiffusionsoffen
  • frost- und alterungsbeständig
  • bis ca. 30°C geringere Aufheizung der Oberfläche gegenüber dunklen Abdichtungen
  • schwere Kiesschüttung ist bei dieser Dachabdichtung nicht notwendig
Das Dach ist als Wanne ausgeführt mit Gefälle in Richtung des Einlaufes zum Regenfallrohr.
Optional kann die Garage auch mit einem reinen Flachdach (ohne Wanne und ohne Regeneinlauf) bestellt werden.

Bei Dachbegrünung erfolgt die Dachabdichtung mit einer wurzelfesten Beschichtung.

Die meisten Hersteller von Beton-Garagen verwenden als Dachabdichtung schwarze Bitumen-Schweißbahnen. Zum Schutz vor der UV-Sonneneinstrahlung werden zusätzlich schwere Kiesschüttungen aufgebracht.
Diese Bitumendächer haben nur eine begrenzte Haltbarkeit. Dies verursacht dann dem Eigentümer später aufwendige und kostspielige Sanierungen.

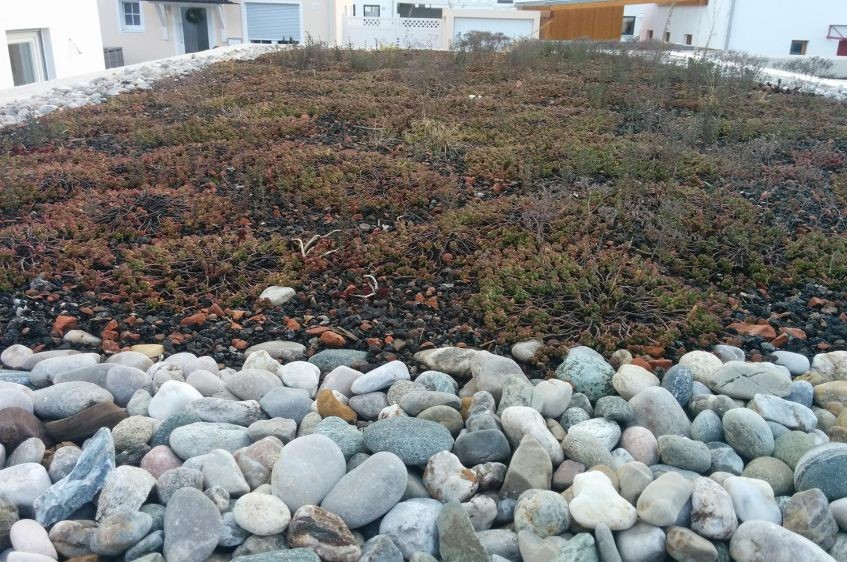

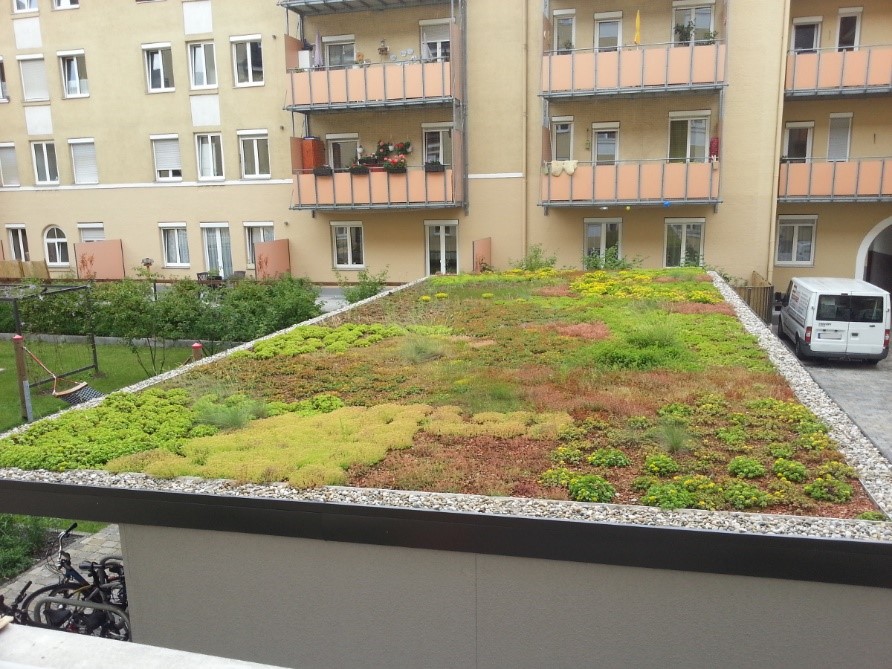

Dachbegrünung:

Betongaragen eignen sich hervorragend für bauseitige Dachbegrünungen:
Bei Dachbegrünungen erfolgt die Dachabdichtung mit einer wurzelfesten Beschichtung.
Die Dachbegrünung sollte immer von einem qualifizierten Fachbetrieb ausgeführt werden.
Die einschlägigen fachlichen Erfordernisse einer Begrünung sind in Abstimmung mit der vorliegenden Dachkonstruktion zu berücksichtigen.
Es ist darauf zu achten, dass das Nassgewicht der Begrünung (unabhängig der örtlichen Schneelast) im wassergesättigten Zustand niemals den Wert von 50 kg/m² übersteigen darf.
Der Wasserablauf (Drainage) muss gewährleistet sein.

Entwässerung:

Entwässerungsgefälle in der Dachwanne nach hinten inkl. Dacheinlauf mit Laubfanggitter.
Entwässerung durch innenliegendes Fallrohr NW 70 mm.
Abdichtung mit mineralischer Beschichtung.
Das Fallrohr verläuft i.d.R. innen in der Garage hinten in der Ecke und geht durch den Boden. Das Wasser kann unter der Garage im Erdreich versickern oder wahlweise über
bauseitige Rohre abgeführt werden (Kanalnetz oder Zisterne).
Optional kann in der Garage mittels Bögen das Fallrohr durch die Rückwand nach außen geführt werden. Diese Lösung ist interessant, wenn das Regenwasser in einer Sammeltonne aufgefangen werden soll.

Geschlossene Wand anstatt Tor:

Die Toröffnung kann auch durch ein Stahlbetonfertigteil geschlossen werden, falls die Garage als Raumzelle genutzt werden soll.

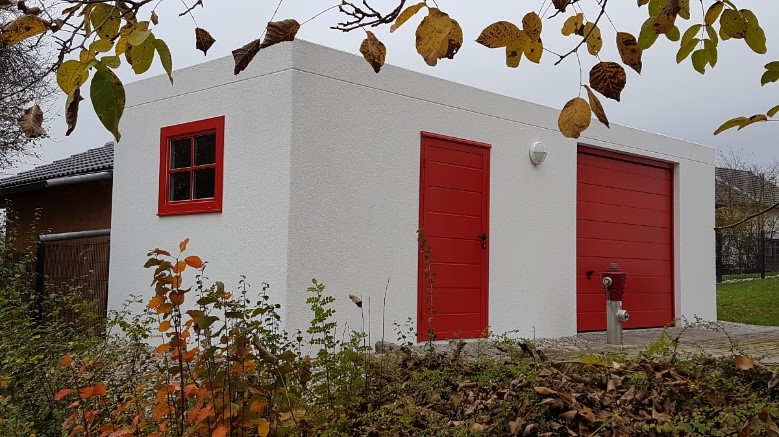

Tor in Seitenwand:

Ein Tor in der Seitenwand ist möglich.
Hierbei erhält die Garage eine statisch erforderliche Zusatzbewehrung.

Fertigteilgarage als Raumzelle (Lagerraum, Geräteraum) in Feuerwehr-Ausführung.
Stirnseite ohne Tor, dafür mit geschlossener Wand. Sektionaltor seitlich.

Tor in Rückwand:

Ein zusätzliches Tor in der Rückwand ist möglich.
Hierbei wird erhält die Garage eine statisch erforderliche Zusatzbewehrung.

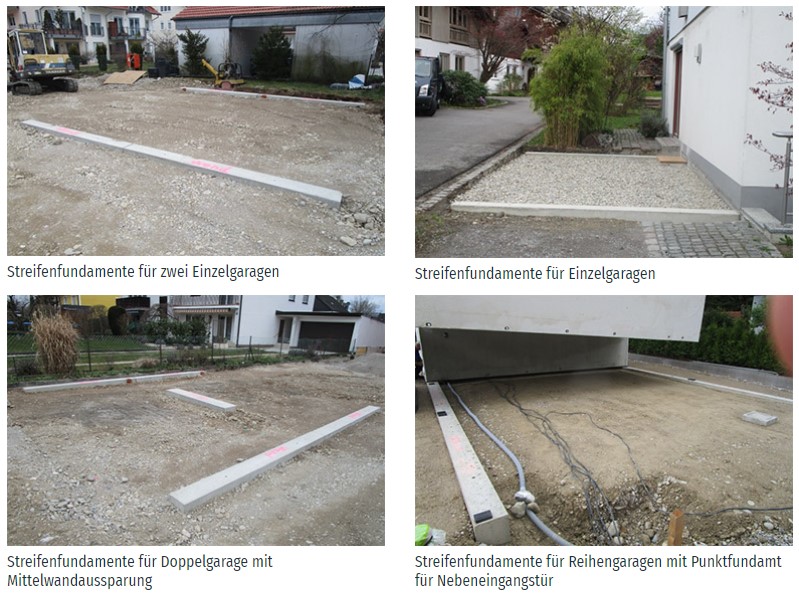

Fundamente:

Streifenfundamente und evtl. Punktfundamente für Seitentüre werden bauseits erstellt nach unseren Vorgaben.
Folgendes ist zu beachten:
  • Betongüte C 20/25 verwenden (keine Betonsteine!)
  • die Fundamentbreite ist der Tragfähigkeit (zulässige Bodenpressung) des Unter-grundes anzupassen.
  • die geforderten Abmessungen aus dem Fundamentplan sind unbedingt einzuhalten
  • die Fundament-Oberflächen sind in Waage auszuführen
  • alle Fundamente müssen zueinander auf gleichem Höhenniveau sein
  • bei Anschluss an Gebäude ist eine Fuge von 2 cm zu berücksichtigen
  • für die Garagenversetzung mit dem Spezialtransporter muss ein gut verdichteter Kiesuntergrund in die Zufahrt eingebracht werden
  • unter der Garage ist, (durch geeignetes versickerungsfähiges Auffüllmaterial) Feuchtigkeit über längere Zeit zu vermeiden
  • Die Oberkante der Fundamente soll höhentechnisch um 7cm tiefer sein als die Oberkante der fertigen Zufahrt (Pflaster). Dadurch wird eine ebene Zufahrt erreicht.

Achtung:
Das bedeutet, dass die fertige Garagenhöhe um 7 cm niedriger ist als die bestellte Gesamthöhe der Garage.

Fundamentplan:

Wir erstellen für Sie einen detaillierten Fundamentplan, genau auf das geplante Projekt abgestimmt.
Nachstehend einige Beispiele:

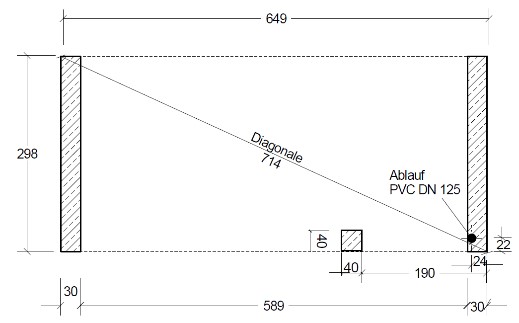

Einzel-Garage mit Nebentür und Entwässerungs-Fallrohr innen hinten rechts:

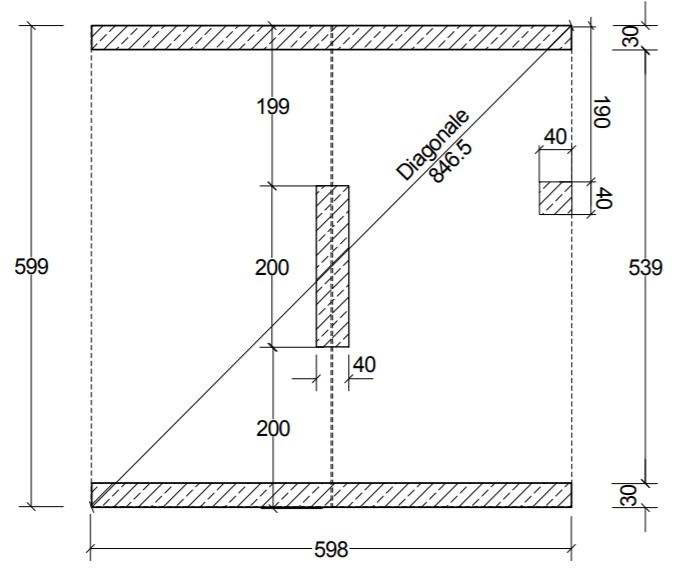

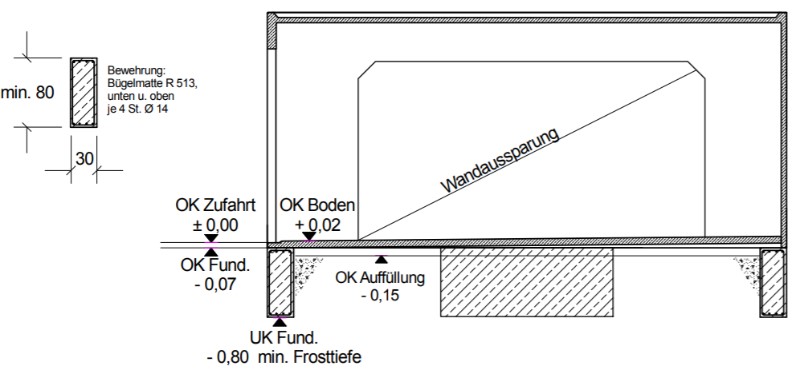

Doppel-Garage mit Mittelwand-Aussparung und Nebentür seitlich:

Anlieferung der Garage und Endmontage:

Die Anlieferung Ihrer Garage erfolgt mit einem Spezialfahrzeug oder Tieflader.
Das fachgerechte Aufstellen und die Endmontage übernehmen unsere Spezialisten.
Sie erhalten Ihre Garage schlüsselfertig und können diese sofort nutzen.

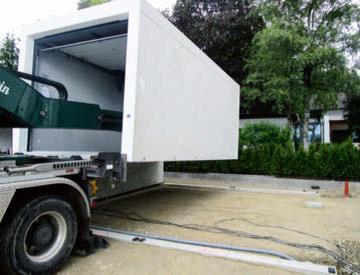

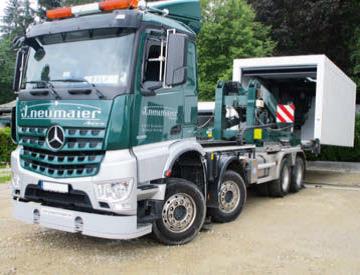

Aufstellung der Garage mit Absetzfahrzeug / Versetzfahrzeug:

Eine Standard-Einzelgarage wiegt ca. 16 Tonnen bei einer Größe von ca. B x T x H =
3 x 6 x 2,50 m.
Nur bis zu dieser Größenordnung kann die Garage mit dem Absetzfahrzeug auf der Straße
transportiert werden.
Bei allen größeren Garagen und bei beengten Platzverhältnissen ist der Einsatz eines Autokrans erforderlich.
Die Garage wird auf der Baustelle durch unseren Spezialtransporter (Absetzfahrzeug) auf bauseitig erstellte Streifenfundamente versetzt.
Für die Zufahrt des ca. 40 to. schweren Fahrzeugs muss vor dem Stellplatz ein gut verdichteter Kiesuntergrund vorhanden sein.
Vor dem Aufstellungsort der Garage wird folgender Rangierraum benötigt:
10 bis 11 m Länge, 3,5 m Breite und 4,0 m Höhe

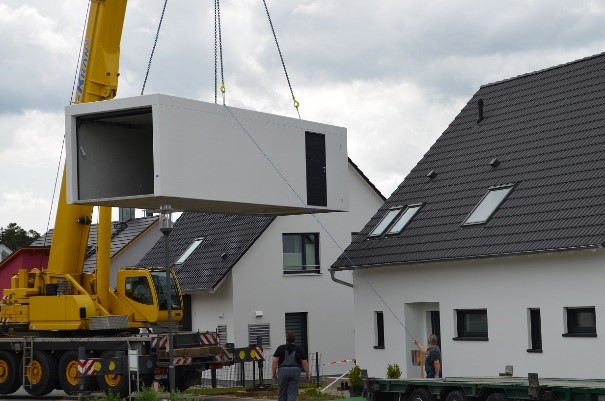

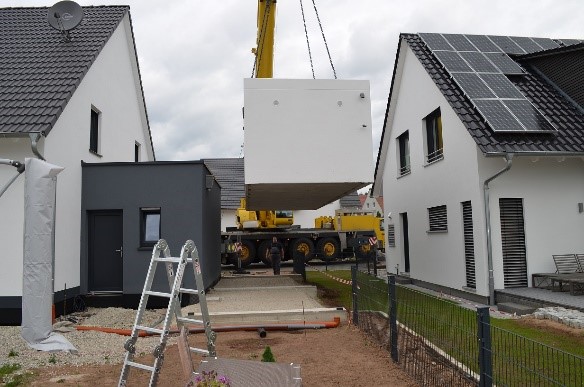

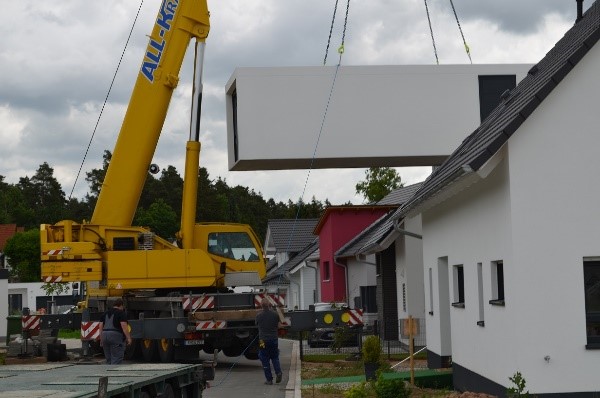

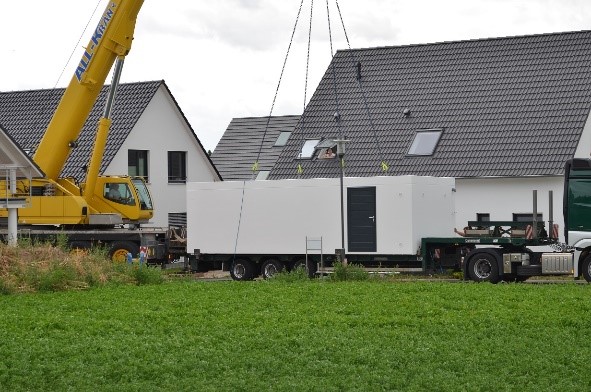

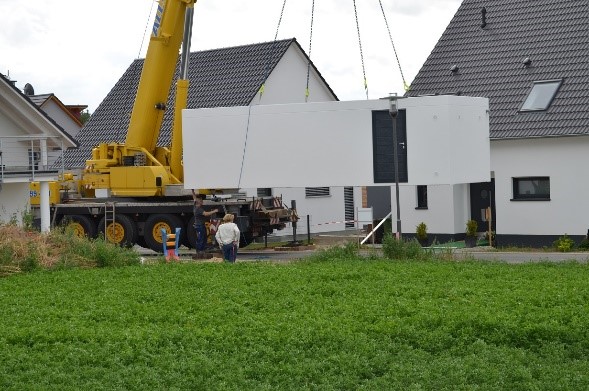

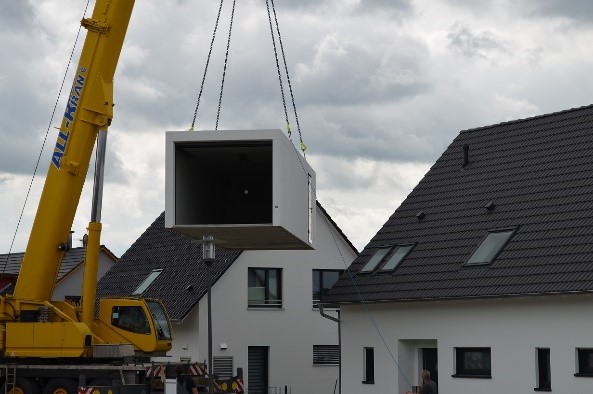

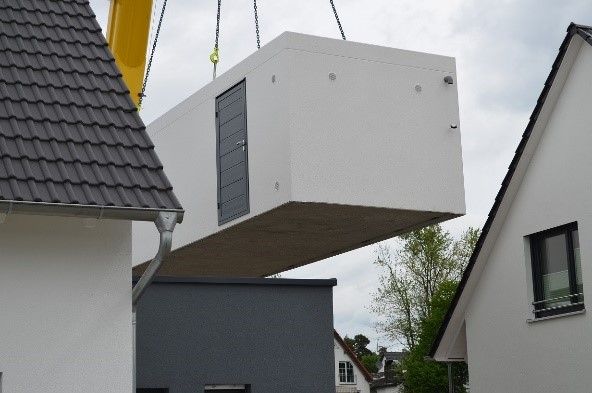

Aufstellung der Garage mit Autokran:

Hierbei wird die Garage per Lkw-Tieflader zur Baustelle transportiert.
In der Regel wird der Kran durch den Bauherrn geordert und disponiert. Bei Bedarf kann
dieser Service auch durch uns erfolgen.
Zu bevorzugen ist immer ein regional ansässiges Kranunternehmen, um teure  An- und Abfahrtszeiten zu vermeiden.
Die Größe des Autokrans ist abhängig vom Garagengewicht und der benötigten Ausladung
zwischen Kran-Position, Transportfahrzeug und Aufstellort (wie weit die Garage gehoben werden muss).
Die Kosten für den Autokran sind abhängig von der Krangröße, dem Anfahrtsweg und dem
individuellen Zeitbedarf für den Aufstellvorgang.

Ausnahmegenehmigung:

Bei Garagengrößen über 2,98 m Breite und ab Höhe 2,73 m ist für den Transport eine Ausnahmegenehmigung erforderlich. Diese bedingt Zusatzkosten. Dabei ist auch immer ein Begleitfahrzeug notwendig.
Evtl. können zusätzlich noch weitere behördliche Auflagen greifen, z.B.:
  • WVZ-Fahrzeug (Wechselverkehrszeichenanlage)
  • Polizeibegleitung
Die Zusatzkosten hierfür können erst nach Erteilung der Ausnahmegenehmigung mitgeteilt werden.

Tor:

Standard ist das bewährte Sicherheits-Stahlschwingtor
  • verzinkt und pulverbeschichtet, Farbe weiß oder braun
  • hohlraumversiegelt und geräuscharm im Lauf
  • hinter der Laibung angeschlagen
  • Zylinderschloss mit drei Schlüsseln
  • Torverschluss durch Seitenverriegelung, TÜV und GS geprüft.

Schwingtor:

Motive und Vorzugsfarben nachstehend:

Sektionaltor:

Motive und Vorzugsfarben nachstehend:

Türen:

Es stehen verschieden Türvarianten zur Auswahl:
  • Stahltüren in Motiv Sicke senkrecht (Typ Rees)
    1-flügelig 100x200 cm oder 125x200 cm oder 2-flügelig 200x200 cm
  • Alu-Türen in ISO-Ausführung
  • Alle Türen können in Wunschfarbe bestellt werden

Fenster:

  • Kunststoff-Dreh-Kipp-Fenster mit ISO-Glas
  • Standard in Farbe weiß, Größe B x H = 100 x 80 cm
  • Optional in Wunschfarbe nach RAL-Karte möglich

Elektro-Ausstattung:

Optional ist folgende Ausstattung möglich:
  • Elektro-Paket Unterputz, bestehend aus:
    Anschlussdose, Lichtschalter, Steckdose, Feuchtraum-Wannenleuchte 58W
  • Steckdose für E-Antrieb, inkl. Unterputz-Leitung
  • Schalter, Steckdosen
  • Starkstromdose 5x16 A inkl. Anschlussdose

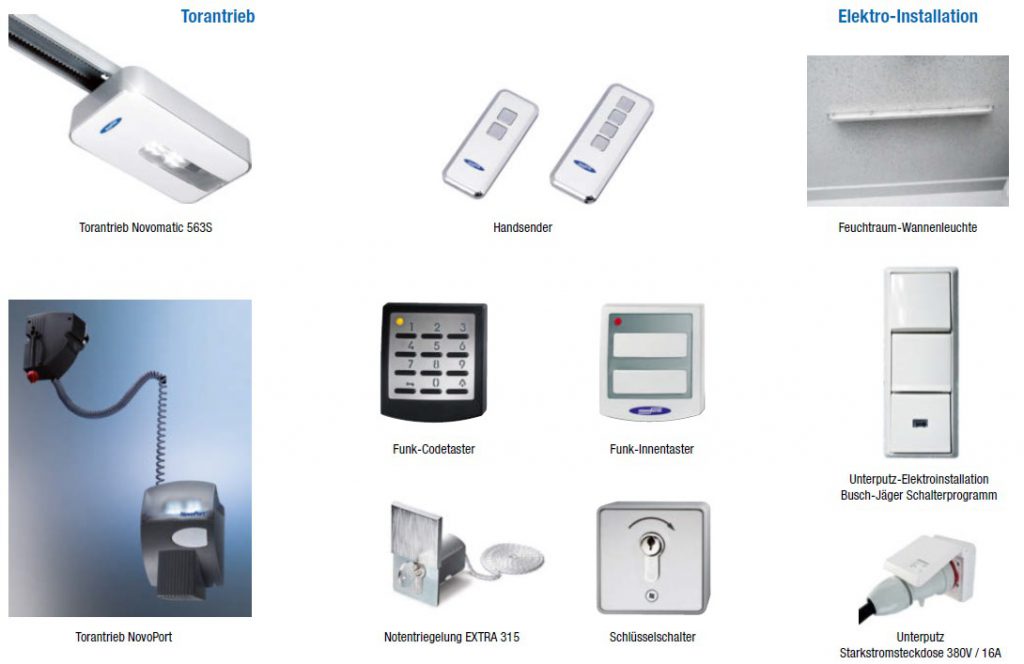

Elektrischer Torantrieb mit Funk-Handsender:

Optional ist folgende Ausstattung möglich:
  • Innentaster
  • Funk-Handsender zusätzlich
  • Schlüsselschalter für außen, Unterputz
  • Funk-Codetaster für außen
  • Fingerprint-Taster für außen
  • Notentriegelung, wenn kein separater Zugang zur Garage
